3Dリアルモデリング
![コンセプトビジュアライゼーション・3Dスキャン 3Dモデリング 3Dリアルモデリング 人体測定 人体スキャン](images/business/3drealmodeling/top_image.png)
ユーザー様のご要望(コンセプト)をスピーディに可視化(ビジュアル化)し、3Dイメージやモデルにしてご提案する「コンセプトビジュアライゼーション」という概念は当社にとっても重要なテーマです。当社では非接触ハンディタイプの「Artec3Dスキャナー」を導入し、その概念を活かした「3Dリアルモデリング事業」があります。
実績紹介
スポーツ関係 | 人体スキャン → 3D デジタル造形 → サッカー用レガース制作 |
---|---|
医療関係 | 人体スキャン → 3D デジタル造形 → 手術用の製品製作 |
遊戯機器関係 | デザイン案 → 3Dデジタル造形 → ソリッドデータ作成 → 金型用製品データ製作 |
建築関係(重要文化財等修復) | 内装スキャン → 3Dデジタル造形 → 左官用型製作 |
幅広い活用分野
導入設備
![](images/business/3drealmodeling/machine07.png)
RapidForm XOR Activation
点群データ編集ソフト
![](images/business/3drealmodeling/machine08.png)
Adobe CS4
業務プロセス1 スキャナーから3Dへ
1. 3Dスキャン

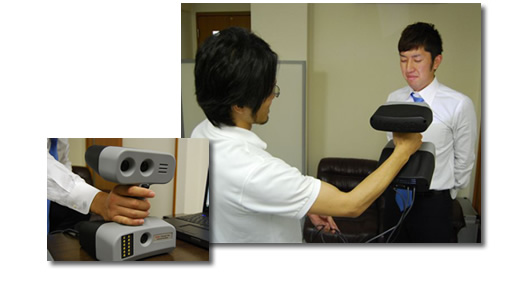

被写体をArtec3Dスキャナーでスキャニングします。
・フラッシュ光を数秒間当てるだけ。顔であれば約10秒。
![コンセプトビジュアライゼーション・3Dスキャン 3Dモデリング 3Dリアルモデリング 人体測定 人体スキャン](images/business/3drealmodeling/1_image1.jpg)
2. 3Dデータ作成

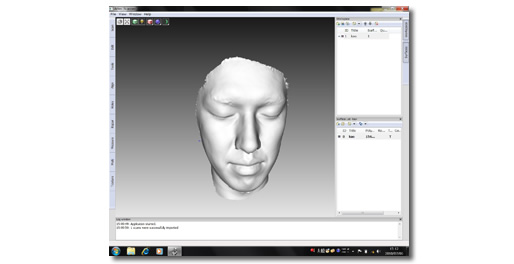

Artec3Dスキャナーとパソコンに接続してから行うので、リアルタイムにデータが取り込まれます。
![コンセプトビジュアライゼーション・3Dスキャン 3Dモデリング 3Dリアルモデリング 人体測定 人体スキャン](images/business/3drealmodeling/1_image2.jpg)
参考 Artec3Dスキャナーを操作している動画です。
3. 出力

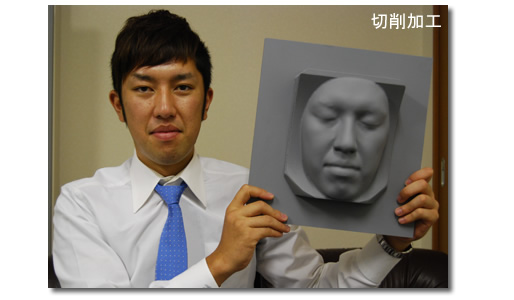

出力して完成です。(右写真は切削加工です。)
![コンセプトビジュアライゼーション・3Dスキャン 3Dモデリング 3Dリアルモデリング 人体測定 人体スキャン](images/business/3drealmodeling/1_image3.jpg)
業務プロセス2 デッサンから3Dへ
1.デッサン・スケッチ
完成図をイメージし、ラフスケッチを行います。
![コンセプトビジュアライゼーション・3Dスキャン 3Dモデリング 3Dリアルモデリング 人体測定 人体スキャン](images/business/3drealmodeling/2_image1.jpg)
2.2Dデータ制作

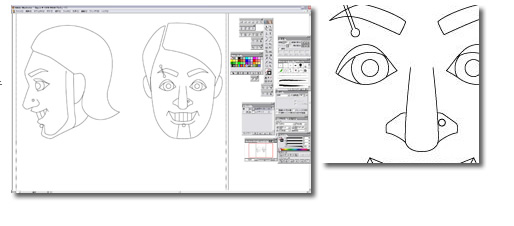

Adobe Illustratorにて、2Dデータを作成します。
これは次の工程のモデリング時の下絵となるため、正確に行います。
![コンセプトビジュアライゼーション・3Dスキャン 3Dモデリング 3Dリアルモデリング 人体測定 人体スキャン](images/business/3drealmodeling/2_image2.jpg)
3.3Dモデリング

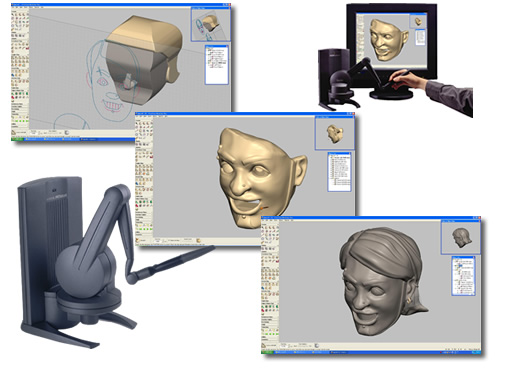

フリーフォームにて、3Dモデリングを行います。
![コンセプトビジュアライゼーション・3Dスキャン 3Dモデリング 3Dリアルモデリング 人体測定 人体スキャン](images/business/3drealmodeling/2_image3.jpg)
4.レンダリング・調整

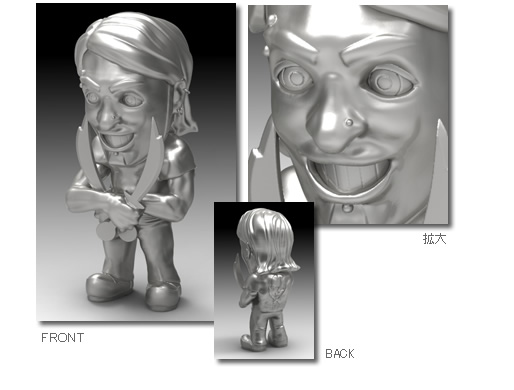

レンダリングを行い、立体感、質感のチェックなどをしながら最終調整を行います。
![コンセプトビジュアライゼーション・3Dスキャン 3Dモデリング 3Dリアルモデリング 人体測定 人体スキャン](images/business/3drealmodeling/2_image4.jpg)
5.出力
![コンセプトビジュアライゼーション・3Dスキャン 3Dモデリング 3Dリアルモデリング 人体測定 人体スキャン](images/business/3drealmodeling/2_image5.jpg)
