接触式3Dスキャナー

接触式とは、測定器の先端にあるセンサーや探針（プローブ）を直接測定の対象物に接触させて、一点一点の接触点の凹凸を測定し、三次元座標を取得する方式です。

非接触式の3Dスキャナーより精度が優れており、非接触式では測れない物を測定できますが、複雑な形状や自由局面の多い形状、柔らかい対象物については、測定が困難になります。

また、スキャンの測定時間が長いことに加え、測定できる対象物のサイズが大きな場合は不向きです。

非接触式3Dスキャナー

非接触式の3Dスキャナーは、名前の通り対象物と直接接触することなく、非破壊のまま測定することが可能です。非接触式には大きく分けて「光（格子パターン）投影法」と、「レーザー光切断方式」があります。パターン光投影法では、ランダムパターンや明暗の縞模様を対象物に照らし、その様子をカメラで撮影し形状を読み取ります。こちらは、1ショットである程度のデータが取得可能なので時間短縮できます。

レーザー光切断方式は、ライン上のレーザーを対象物に当てて、反射光をカメラで撮影し、データを解析して3次元形状を取得します。投影法と比べて、室内の照明の環境光に強い特徴があります。非接触式3Dスキャナーには「据え置きタイプ」と手持ちで作業できる「ハンディタイプ」の2つがあります。

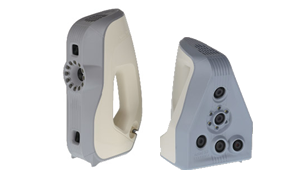

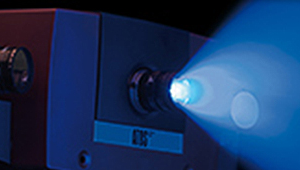

愛知の有限会社佐藤木型製作所では、非接触式ハンディタイプの「Artec3Dスキャナー」を導入しております。他にも3次元変形計測「TRITOP」や3次元デジタイザ―「ATOSCompactScan 5M」などの設備が整っており、文化財のリバースモデリングに最適です。

文化財をリバースモデリングし貴重な記録として後世に残したい、または3D模型を製作したい場合は、ぜひ愛知の有限会社佐藤木型製作所にご依頼ください。納期に関するご要望にも柔軟に対応いたします。

レーザー計測

レーザー光を対象物に当てて、光が反射して戻ってくるまでの時間差で対象物との距離を測ります。

写真計測

写真の対象物と実際の対象物の地点の違いから形状に関する情報を数学的に計算します。3Ｄ計測は様々な活用が可能です。以下では活用事例をご紹介します。

3Ｄ計測の活用事例

• モデル品・試作品の改良
• 大型品の品質管理（航空機、船など）
• フィギュアの作成
• 自然素材の風合いをデータ化できる
• 破損部分の修理（復元）
• 手作りした原型やモックアップの保存
• 図面やデータのない製品の解析

愛知の有限会社佐藤木型製作所では、3D測定システムを導入することにより、さらなるスピード化と高精度の3D製造が可能になりました。3D模型にも対応しており、納期のご相談も可能です。文化財のリバースモデリングは、ぜひ愛知の有限会社佐藤木型製作所にご相談ください。
